一、产品概述

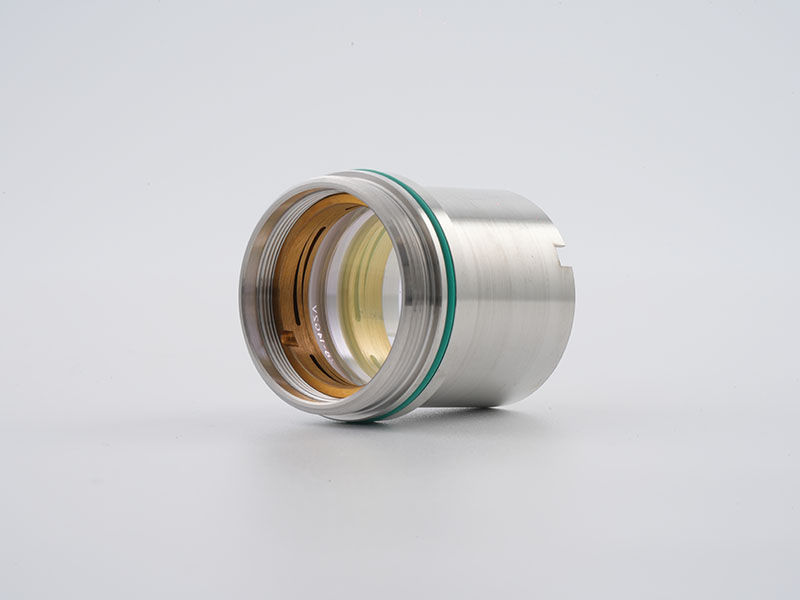

BM109 是瑞士 Raytools 嘉强自动对焦光纤激光切割头专用光学组件，由准直镜（带镜筒）+ 聚焦镜（带镜筒）两套总成组成，适配1.5kW~3kW 光纤激光器，是中小功率钣金切割机标配光学件，同系列兼容 BT210S 枪头。

功能：准直镜把光纤发散激光转为平行光束，聚焦镜将平行光压缩成高能量光斑；搭配 BM109 电动枪头可伺服自动调焦（行程≈17mm），自动切换厚薄板焦距。

二、核心规格参数（原厂标配 D28 系列）

1、准直镜片（Collimator）

外径：D28mm，焦距固定F100mm（BM109 唯一标配准直规格）

材质：高纯熔融石英（JGS1 紫外石英），适配 1064nm 光纤激光

镀膜：双面宽带增透 AR 膜，透光率＞99.6%，低吸收、耐高温

镜筒：不锈钢锁紧镜座，内置密封圈，防尘防水汽

2、聚焦镜片（Focus）3 种常用规格

表格

镜片规格 适用功率 适用板材

D28-F125 1.5~2kW 薄板 0.5~6mm 碳钢 / 不锈钢（通用标配）

D28-F150 2~3kW 中厚板 6~12mm 碳钢

D28-F100 薄料专用 0.3~3mm 精密薄板、铝薄板

3、通用参数

适用波长：1064nm 光纤激光

耐受功率：整机上限3000W，短脉冲峰值可达 3.5kW

镜片形态：凹凸月牙弯月镜（Meniscus），抗热形变优于双凸镜

三、组件结构构成

准直总成：准直石英镜片 + 不锈钢准直镜筒 + 橡胶密封垫圈（安装在枪头上部光纤接口下端）

聚焦总成：聚焦石英镜片 + 聚焦镜筒 + 密封圈（安装在枪头自动滑台，伺服电机带动上下移动调焦）

配套耗材：BM109 专用保护镜片 27.9×4.1mm（聚焦前端防尘，隔绝熔渣飞溅）

四、产品优势

高透光低损耗：双面精密镀膜，激光损耗＜0.4%，切割出力足、省电、穿孔稳定

耐高温抗炸镜：进口熔融石英，热膨胀系数极低，长时间连续切割不易热畸变、炸裂

自动对焦适配：镜筒尺寸原厂精密公差，完美匹配 BM109 电动滑台，调焦无卡滞、光斑不偏移

通用性强：除 BM109，可直接替换 BT210S 手动切割头光学组件

五、适用场景与机型

激光器：锐科、创鑫、大族 1500W/2000W/3000W 光纤机

加工材料：碳钢、不锈钢、铝板、镀锌板、冷轧板钣金切割

设备：中小功率广告切割机、钣金数控激光切割机

六、安装与维保要点

拆装必须无尘环境，禁止手摸镜片镀膜面；安装区分镜面方向（凸面朝向光路入射侧）

日常故障：切割毛刺大、穿孔炸孔、速度骤降→优先检查准直 / 聚焦镜片脏污、镀膜烧蚀

更换周期：常规 8~12 个月；切割镀锌板 / 铝料粉尘大，建议 4~6 个月巡检更换
