一、整机光学基础参数

普雷 2.0 分标准版 ProCutter2.0（6~15kW）、大功率 HP 版（15~85kW），全系准直统一 D37 F100，聚焦 D37 规格，区别于嘉强 / 万顺兴 D30 镜片，配件、套筒全部不通用。

表格

项目 参数详情

准直规格 D37mm 非球面单片 / 复合镜，固定焦距F100mm（全系标配不可换）

聚焦可选焦距 F150（薄板通用）、F200（中厚板主力）、F250/F300（超厚板材），全部 D37 外径

功率区间 常规款≤15kW；HP 大功率款最高 85kW，NA 分 0.13/0.16 两档

防护镜片 上保护 D21.5×2mm；下保护 D37×7mm（抽屉式快拆）

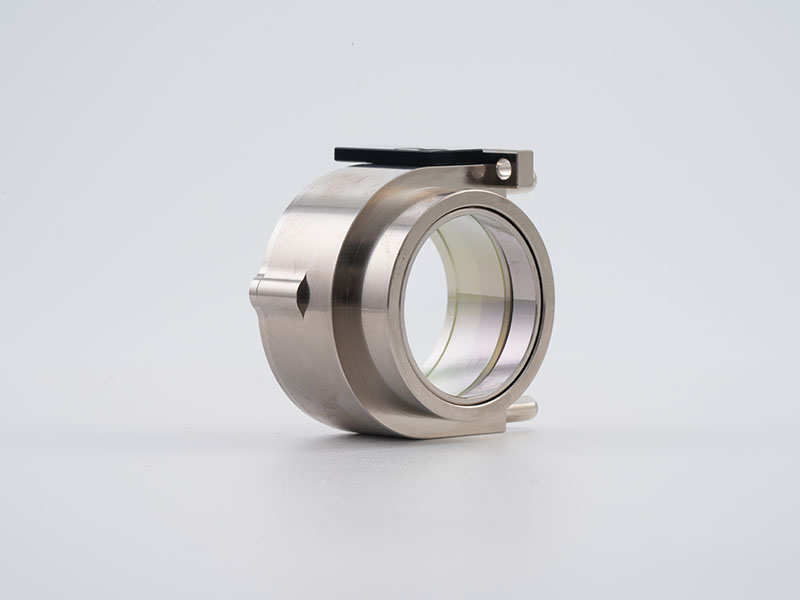

二、准直组件（QBH 下端上光学组）

1. 结构组成

一体式水冷铝制准直镜座 +D37 非球面准直镜片 + 上下密封圈 + 顶部开槽锁紧压圈 + 上保护镜抽屉，内置环形水冷流道，高功率恒温防热畸变。

上保护组件：切割头最上端侧抽拉式保护镜 D21.5，2 颗 M2.5 内六角固定，日常换片不用拆准直主体，隔绝光纤端粉尘。

主准直镜：德国原装非球面石英单片（区别国产双片复合），1070nm 双面膜层，把光纤发散光转为标准平行光束；压圈带 4 个定位卡槽，专用套筒拆装。

水冷结构：准直筒自带进出水冷嘴，连续满功率运行光斑无飘移。

2. 准直拆装配套套筒

准直锁紧套筒：47.8mm 开槽套筒（普雷 2.0 专属，嘉强 115 同尺寸但镜筒结构不同），垂直卡紧压圈卡槽拆装，禁止爪式扳手拧压圈（极易压崩镜片镀膜）。

三、聚焦组件（自动调焦下端光学组）

1. 结构组成

伺服自动升降水冷聚焦腔体 +D37 弯月型聚焦镜片 + 上下隔圈 + 底部开槽锁紧压环 + 下保护抽屉总成，聚焦整组由电机带动上下移动实现自动变焦点、穿孔自动变焦（PierceTec 智能穿孔）。

双层防护

中保护（聚焦上端）：集成在腔体内部，极少损耗；

下保护 D37×7mm：前侧抽拉抽屉，直面熔渣飞溅，是日常损耗件，更换不用拆聚焦镜组。

聚焦镜片：原装 MEN 弯月单透镜，消球差，光斑圆整，厚板穿孔稳定性优于国产双拼镜片，原厂件型号 P0595 系列。

2. 聚焦拆装套筒

聚焦专用套筒：43mm 开槽套筒（普雷 2.0 独有），卡在聚焦底部外压圈 4 个卡槽，同轴旋紧，扭力过大会挤压 O 圈、碎裂镜片。

四、全套辅件工具清单

内六角：M2.5（保护镜螺丝、侧盖板）、M3（水冷接头、腔体固定螺丝）

开口扳手：5.5#（普雷专用 D31 陶瓷环、M12 喷嘴拆装）

应急：38~50mm 两爪扳手（仅抢修，日常禁用，刮伤压圈外壁）

五、标准拆装步骤

【准直拆装】

拆掉 QBH 快拆卡扣，抽出 D21.5 上保护镜片；

47.8mm 套筒垂直卡入准直顶部压圈卡槽，逆时针拧下压圈；

依次取出压圈、隔圈、准直镜片，更换全新氟胶 O 圈，镜片镀膜面朝下装入，套筒适度锁紧；

复原上保护、QBH 卡扣。

【聚焦拆装】

拆除喷嘴→陶瓷环→电容传感总成，抽出 D37 下保护镜片；

43mm 套筒卡紧聚焦底部压环，平稳逆时针拆卸；

取出压环、隔圈、聚焦镜片，更换 O 圈，装配后均匀锁压圈；

复原全部配件，机床做DA 焦点校正、电容零点标定（普雷 2.0 必须 DA 校准焦距）。

六、普雷 2.0 对比嘉强 / 万顺兴区分要点

镜片：普雷全 D37；嘉强 BM111/D30、BM114/115/D37；万顺兴 KC15/NC30/D30、NC60/D37；

套筒：普雷准直 47.8 / 聚焦 43；嘉强 111 准直 42 / 聚焦 39；万顺兴同嘉强 111 套筒尺寸；

光学：普雷原装单片非球面 / 弯月镜片；嘉强、万顺兴多双片复合镜。
