一、整体光学原理

准直组件：光纤发散光→平行准直光束；聚焦组件：平行光→高密度聚焦光斑，全系采用双凸 + 弯月复合镜片结构，空气隔层消球差，光斑细小、切割稳定性强，1070nm 红外专用增透镀膜深圳市万顺兴科技有限公司。

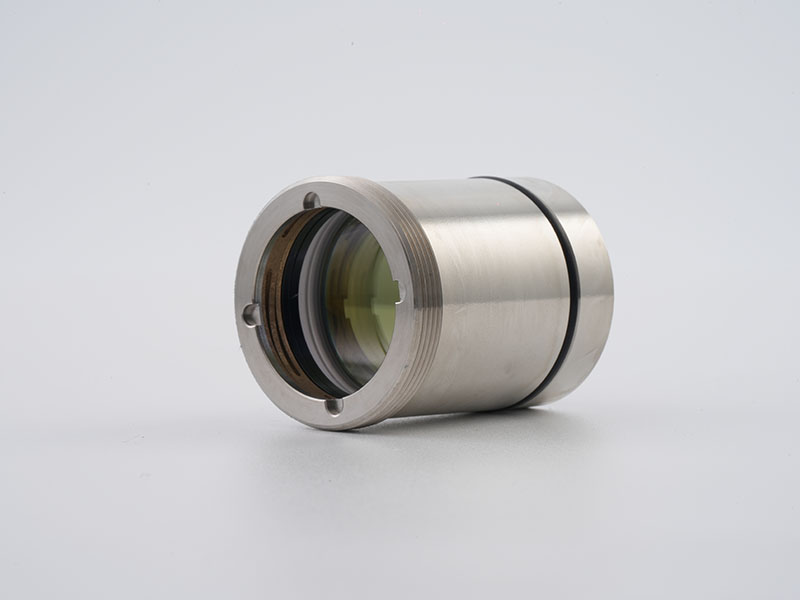

1、准直镜组件（上组，QBH 下方）

（1）结构组成

原装一体式水冷铝镜筒 +D30 复合准直镜片（双凸 + 弯月两片组合）+ 密封 O 圈 + 上端压圈 + 下端限位隔圈，自带循环水冷槽，高功率持续控温防热变形。

（2）常用规格（中低功率 NC30/KC15 主力）

准直焦距：F75、F100（标配），镜片外径统一D30

适配功率：F75≤2000W、F100≤3300W；大功率 NC60/NC152 多用 D37 F100 准直

（3）配套防护：准直上保护镜（抽屉式 D25.4）

侧边 2 颗 M2.5 螺丝抽拉更换，不用拆镜筒，隔绝粉尘污染准直镜片万顺兴。

（4）作用：把 QBH 光纤发散激光调成平行光束，固定光束口径，为聚焦提供标准入射光源。

2、聚焦镜组件（下组，调焦腔体内部）

（1）结构组成

水冷一体化镜座 +D30 复合聚焦镜片（双凸 + 弯月）+ 上下密封圈 + 底部锁紧压环，镜筒自带进出水冷嘴，自动调焦款由伺服电机带动整体上下移动变焦点深圳市万顺兴科技有限公司。

（2）主流焦距选型（D30 镜片通用）

F125（薄板高速）、F150（通用碳钢不锈钢）、F200（厚板切割），是 KC15/NC30 标配规格。

（3）双层防护镜片

中保护镜（聚焦上方抽屉 D34）：隔离准直腔体灰尘，保护聚焦上端；

下保护镜（聚焦下端抽屉 D34）：隔绝熔渣飞溅，保护聚焦镜片最易损耗位置。

（4）作用：平行光束压缩聚焦，在喷嘴下方形成高能切割焦点。

二、主流机型组件参数对照表

表格

机型 功率上限 准直规格 聚焦规格 镜片外径

KC13/KC15 2000W D30-F75/F100 D30-F125/150/200 D30

NC30A 自动调焦 3300W D30-F75/F100 D30-F125/150/190 D30

NC60/NC152 6000W+ D37-F100 D37-F150/200/300 D37

NC210 大功率 20000W D42-F100 D42-F200/F300 D42

三、拆装配套工具（对标嘉强系列区分尺寸）

准直拆装套筒：42mm 开槽套筒（拧 QBH 下端准直压圈）

聚焦拆装套筒：39mm 开槽套筒（拆聚焦底部锁紧压环，和嘉强 BM111 聚焦套筒通用，BM114/109 不通用）

辅件：M2.5 内六角（拆三处保护镜抽屉）、5.5 开口扳手（陶瓷环 + 喷嘴）、32~45mm 两爪扳手（应急）

四、拆装简要步骤

准直拆装

拆掉 QBH 卡扣，抽出准直上保护抽屉；

42mm 套筒拧开准直下端压圈，取出准直镜组；

更换密封圈、镜片，垂直均匀锁紧，避免镜片应力崩裂。

聚焦拆装

拆下喷嘴、陶瓷座、电容传感头，抽出中、下保护镜；

39mm 套筒垂直卡紧聚焦压圈逆时针拆卸，取出聚焦镜筒；

更换 O 圈与镜片，适度锁紧，复原全部配件后标定电容零点。

五、产品特点

复合消球差镜片：光斑细小，穿孔与切面质量优于单片透镜；

全回路水冷：高低功率连续工作不热飘焦；

三段抽屉式保护镜：上 / 中 / 下三层防护，大幅延长准直聚焦使用寿命，日常只换保护片少拆主镜；

自动调焦 NC 系列：伺服驱动聚焦镜筒上下位移，穿孔、切割自动变焦距。
