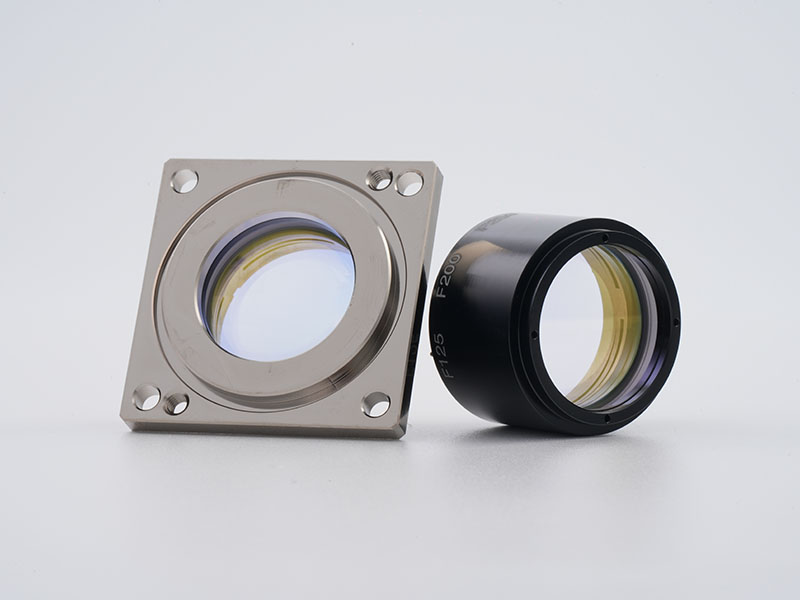

一、整套组件构成（2 大核心模组）

1. 准直组件（QBH 下方，入射端）

镜片规格

口径：D28mm（小普雷独有尺寸，和万顺兴 D30、大普雷 D37 不通用）

焦距：FC75（F75）（固定准直焦距，全系统一）

材质：高纯熔石英、双面 1064nm 增透镀膜（高损伤阈值镀膜，抗激光灼伤）

镜筒结构

铝合金一体式预装镜座 + 橡胶密封圈 + 限位隔圈，整组可抽拉拆装，无需拆分压圈，标配密封垫圈防止油烟粉尘进入光路。

作用：把光纤发散光束转换成平行准直光束。

2. 聚焦组件（聚焦抽屉模组，喷嘴上方）

镜片规格（D28 通用外径，4 种常用焦距）

表格

聚焦型号 焦距 适用工况

FF75 F75 超薄 0.3–3mm 薄板，小孔精切

FF100 F100 0.5–5mm 不锈钢、碳钢通用

FF125 F125 1–8mm 主流薄板，市面最常用

FF150 F150 3–10mm 厚板、铝件切割

镜筒结构：抽屉式一体化聚焦镜组，带定位卡槽、防尘密封圈，小普雷专属抽屉，无法互换大普雷 / 万顺兴镜组。

作用：平行光束汇聚成细小光斑，实现板材热熔切割。

二、关键整机参数

额定功率：≤4kW，严禁超功率使用（6kW、8kW 只能用大普雷 ProCutter D37）

焦点调节行程：±4mm 电动自动调焦（小行程，薄板专用）

整体尺寸：切割头外径 50mm，轻量化 1.4kg，适配机械手激光切割设备

配套保护镜：D30×5mm标准小保护镜片（上下两片，上保护在聚焦上端、下保护在喷嘴座）

三、适配机型 & 应用场景

适配设备：小普雷 MiniCutter 原装整机、国产仿小普雷紧凑型切割头

适用板材：碳钢 / 不锈钢 / 铝板≤10mm，广告钣金、厨具薄板、机器人三维钣金切割

区分避坑：

✅小普雷：D28 镜片、F75 准直、4kW 以内

❌大普雷 ProCutter：D30/D37 镜片、F100 准直、6–15kW+，镜组不能互换

四、拆装要点（配套专用小普雷拆装套筒）

准直拆装：拆掉 QBH 固定螺丝，取出准直整筒，用D28 专用小套筒旋开前端压圈，更换镜片，更换全新密封圈（防漏气进灰）。

聚焦拆装：抽出聚焦抽屉，套筒拆卸聚焦压环，镜片镀膜面朝准直方向装入。

保养注意：拆装全程无尘环境，拆机立刻封堵腔体；镜片脏污仅用无尘棉 + 无水乙醇擦拭，禁止徒手触碰镀膜面。

五、选型替换小贴士

更换镜片必须D28 外径，焦距严格按原机 F75 准直 + 原聚焦焦距（F75/F100/F125/F150）；

同等功率优先原装预装镜筒，散装裸片易出现光心偏移、切割光斑不良。
