一、原厂开槽套筒三件套（铝合金硬质氧化，维保标配）

表格

套筒外径规格 拆装部位 适用配件

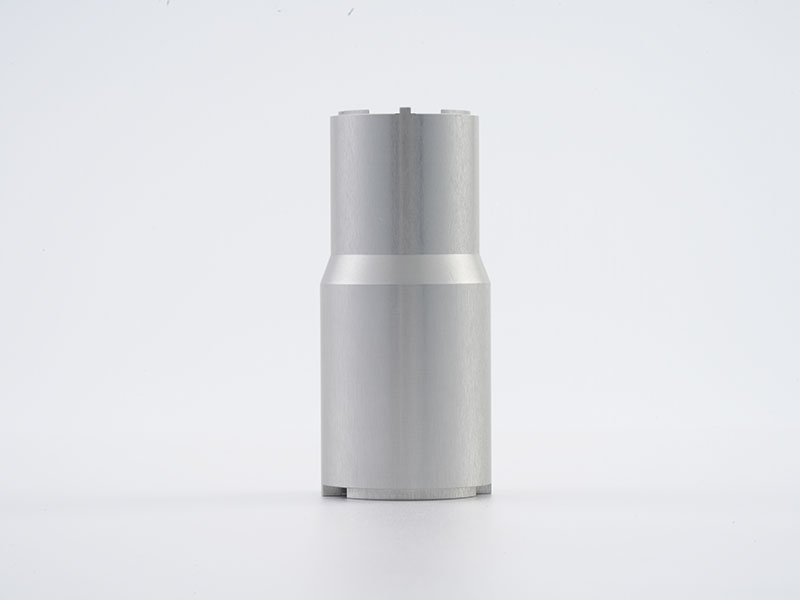

33mm 套筒 上保护镜压圈（镜筒上部抽屉） D25 上保护镜片锁紧帽

39mm 套筒 聚焦镜下端锁紧压环（核心拆聚焦） D30 聚焦全规格镜组，拆聚焦腔体专用

42mm 套筒 QBH 下端准直镜压圈 D30 准直 F75/F100 镜筒压环拆装

套筒内壁带限位凸点卡槽，卡紧压圈定位槽，受力均匀不打滑、不伤螺纹与镜片。

二、配套辅助工具清单

M2.5 内六角：TRA 传感头固定螺丝、准直侧盖板、气室固定螺钉、中保护镜盖板螺丝

M3 内六角：自动调焦外壳、水冷接头、环形气室四颗固定螺栓

5.5 开口扳手：拆装 M12 螺纹喷嘴、陶瓷环底座总成

可调两爪扳手（32~45mm）：应急抢修无专用套筒临时用，禁止日常维保，易刮伤压圈外壁

三、聚焦镜片标准拆装步骤

拧下喷嘴→取下陶瓷环、TRA 电容传感总成、下保护抽屉，露出聚焦腔体压圈；

39mm 套筒垂直同轴卡入压圈卡槽，平稳逆时针旋松，严禁歪斜撬动（极易崩裂 D30 石英镜片）；

依次取出压圈、隔圈、聚焦镜片，镀膜面朝上平放无尘纸；

更换 O 型密封圈、新镜片，由内向外装配，套筒适度锁紧（扭力过大压裂镜片）；

复原抽屉、传感头、喷嘴，装机后重新标定电容零点。

四、准直镜片拆装要点

准直保护镜为抽拉式：松侧边 2 颗 M2.5 螺丝，直接抽出上保护镜片，无需套筒；

拆主准直镜：拆掉 QBH 固定卡扣、镜身上方四颗外壳螺丝，42mm 套筒拧开上端准直压圈，取出 D30 准直镜组，拆机后立刻用防尘胶带封堵腔体防尘。

五、机型区分避坑（极易混淆）

BM109：D28 镜片、套筒 33/37mm（1.5kW）≠BM111

BM114：D37 镜片、聚焦套筒 42mm≠BM111（聚焦 39mm）

BM115：D37、大功率套筒 43/47.8mm≠BM111

六、工具选配方案

车间常备：33+39+42 原装开槽套筒三件套

外出维修：三件套 + 两爪万能扳手 + M2.5/M3 内六角 + 5.5 开口扳手
