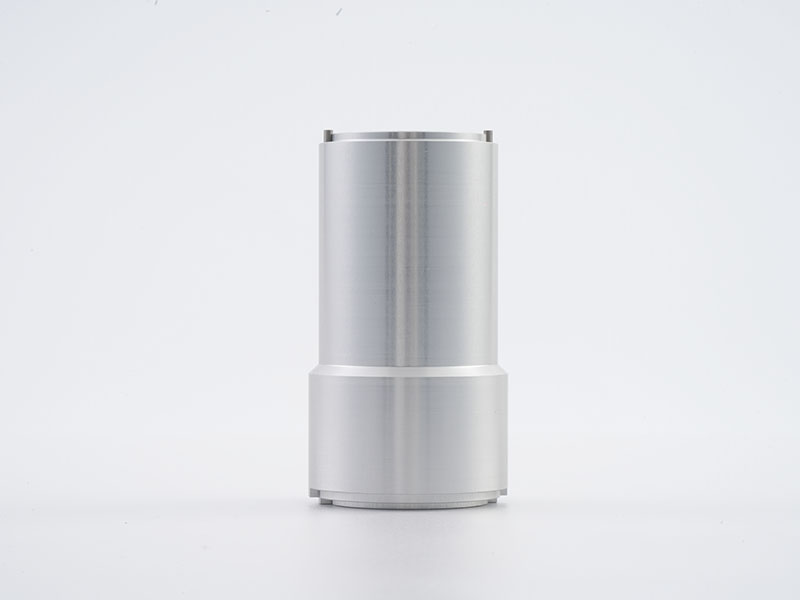

一、原厂标配三件套开槽套筒（铝合金阳极、内壁限位卡槽，维保主力）

表格

套筒规格 适用拆装部位 配件说明

37mm 套筒 上保护镜压圈（镜筒上部抽屉） D37 上保护镜片锁紧帽

42mm 套筒 聚焦镜下端锁紧压环（核心拆聚焦） D37 聚焦 F150/F200，拆聚焦腔体压圈专用

47mm 套筒 QBH 下端准直镜压圈 D37 准直 F100 模组压环拆装

BM114准直保护镜为抽屉式免套筒拆装，松 2 颗 M2.5 螺丝即可抽片，不用大号套筒。

二、配套辅助拆装工具

1、可调两爪万能扳手（应急备用）

调节范围 34~50mm，外出抢修无专用套筒临时拧压圈；弊端易刮伤压圈外圆，禁止常规保养使用。

2、内六角工具组（拆外壳 / 传感 / 盖板）

M2.5：TRA 传感总成固定螺丝、准直抽屉盖板螺钉、腔体侧盖螺丝

M3：水冷接头、气室盖板、自动调焦外壳固定螺栓

3、5.5 开口扳手：拆装喷嘴底座 M14 螺纹喷嘴、陶瓷座总成

三、聚焦标准拆装步骤

取下喷嘴→拆下 TRA 电容传感头、下保护抽屉，露出聚焦腔体下端压圈；

42mm 套筒垂直同轴卡紧压圈卡槽，逆时针匀速拧开，严禁歪斜撬压（易崩镜片）；

依次取出压圈、隔圈、聚焦镜片，镀膜面朝上放置无尘纸；

更换密封圈、新镜片，由内向外组装，套筒适度锁紧（扭力过大压裂石英镜片）；

复原抽屉、传感总成，安装喷嘴后重新标定电容零点。

四、准直拆装要点

松开准直侧边 2 颗 M2.5 螺丝，直接抽出准直保护镜抽屉（无需套筒）；

如需拆准直主镜：拆掉 QBH 固定卡扣，47mm 套筒拧开上端准直压圈，取出准直镜组，拆机后立刻封堵腔体防尘。

五、机型区分避坑

BM109：D28 镜片、套筒 33/37mm，小号切割头≠BM114

BM111：D30 镜片、套筒 39/42mm，3.3kW 级≠BM114

BM115：43/47.8mm 套筒、大功率 6~12kW≠BM114（42 聚焦套筒）

六、工具选配方案

常规车间维保：37+42+47 原装开槽套筒三件套

上门维修：三件套 + 可调二爪扳手 + M2.5/M3 内六角 + 5.5 开口扳手
