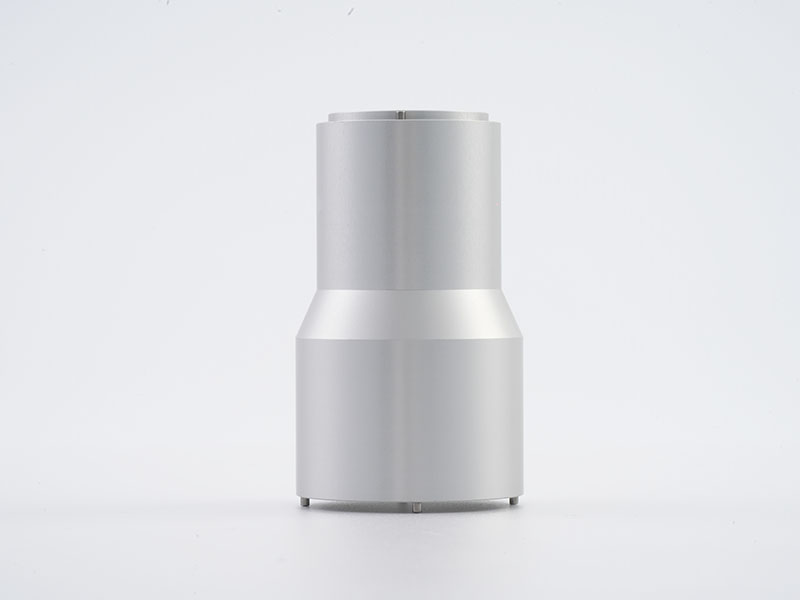

一、原装专用套筒三件套（主力维修标配，铝制硬质氧化）

表格

套筒规格 内径尺寸 拆装部位 适用配件

小号 37mm 套筒 φ37 上保护镜压圈（镜筒顶部抽屉） D37 上保护镜片

中号 43mm 套筒 φ43 聚焦镜锁紧压环（下端聚焦腔体） D37 聚焦 F150/F200，BM115E 全系列聚焦拆装

大号 47.8mm 套筒 φ47.8 准直镜压圈（QBH 下端准直腔体） D37 准直 F100 模组

套筒内壁带限位开槽，卡紧压圈凸点，受力均匀不打滑、不伤镜筒螺纹，原厂件型号：120AU2901A。

二、辅助备用工具

1. 可调两爪万能扳手（应急抢修）

不锈钢伸缩双爪，爪距可调 35~52mm，无专用套筒时临时拆准直、聚焦压圈；缺点：容易刮花镜筒外壁，仅应急使用，不做常规拆装。

2. 内六角扳手组

M2.5：拆装传感头固定螺丝、陶瓷底座紧固钉

M3：拆水冷接头、腔体侧边锁紧螺钉、自动调焦护罩螺丝

三、BM115 拆装实操步骤（聚焦拆装）

拧下 M10 外丝喷嘴，取下电容传感总成、下保护抽屉，露出聚焦压圈；

43mm 套筒垂直同轴卡入聚焦压圈卡槽，平稳逆时针旋松（严禁歪斜撬动，避免镜片崩边）；

依次取出压圈、隔圈、聚焦镜片（镀膜面朝上平放无尘布）；

更换密封圈、新镜片，由内到外装配，套筒适度拧紧（扭力过大压裂石英镜片）；

复位传感头，装喷嘴后重新标定电容零点。

四、准直拆装要点

拆掉 QBH 接头固定卡扣，47.8mm 大号套筒对准上端准直压圈，拧开后取出准直镜组，全程防尘封堵腔体。

五、区分避坑（易混机型工具）

BM109：D28 镜片、M8 喷嘴、小套筒（33/37）≠BM115

BM111：D30 镜片、套筒 39/42≠BM115 (D37)

BT240：大功率但压圈外径不同，工具不能互换

六、选购搭配方案

常规维保：37+43+47.8 原装套筒三件套

外出上门：三件套 + 可调二爪扳手 + 内六角套装
