一、工具分类（套筒式为主，分原装三件套 + 万能爪式扳手两大类）

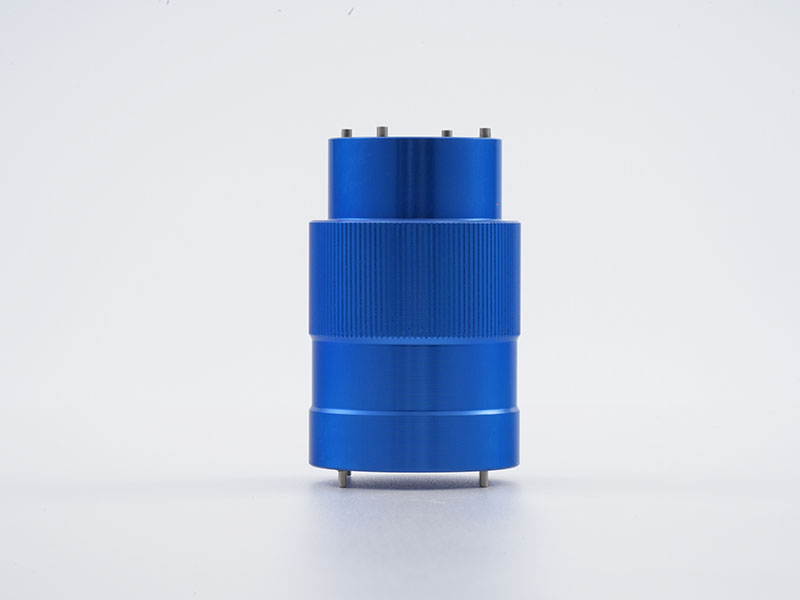

1、原装分体套筒（最常用，NC30/KC15 标配，万顺兴主力机型）

整套3 支铝合金套筒（蓝 / 银硬质阳极氧化），对应上保护镜、聚焦镜、准直镜三款压圈，尺寸固定：

小号 27mm 套筒：拆 NC30 上保护镜压环（聚焦上端抽屉内上保压帽），高度 45mm

中号 33mm 套筒：拆聚焦镜压圈（核心聚焦拆装），适配 D30 聚焦镜筒 F100/F125/F150/F200，NC30A/B/E/C 全系列聚焦

大号 39mm 套筒：拆准直镜压圈（QBH 下端准直模组）

适配机型：万顺兴 NC30A/30B/30E/30C、KC13/KC15（1kW-6kW 中小功率自动调焦切割头），镜片外径D30专用，不可混用嘉强、普雷工具。

2、NC60/NC62/NC63 大功率专用套筒（6kW-20kW）

套筒内径加大（42/46mm 规格），适配大腔体聚焦镜 D34 规格，单支分体套筒，聚焦、准直分开，用于厚板大功率机型。

二、聚焦套筒使用步骤（NC30 聚焦拆装流程）

取下切割头下方传感总成、喷嘴座、下保护抽屉，露出聚焦腔体下端聚焦压圈；

对准 33mm 中号套筒卡紧聚焦外压环，垂直用力旋松（严禁歪斜撬压，防止镜片崩边）；

取下压圈、隔圈，取出聚焦镜片，镀膜面朝准直方向朝下摆放；

换新密封圈、新镜片，由内向外依次装配隔圈、压圈，套筒拧紧（力矩适中，过紧压裂镜片）。

三、使用注意事项

无尘环境拆装：拆之前用酒精清理腔体周边粉尘，拆机后立刻封堵腔体开口防落灰；

套筒必须垂直同轴拧动，偏斜会压碎石英镜片、划伤镜筒螺纹；

原装套筒内壁做防滑限位，仿款内壁无定位槽，容易打滑伤压圈；

区分：万顺兴 D30≠小普雷 D28≠嘉强 BM109D28，工具尺寸不互通。

四、

选配建议

日常维修标配：NC30 三件套套筒（27+33+39）；

兼顾大功率：再加 NC60 聚焦专用套筒；

外出抢修：搭配一把两爪万能扳手备用。
