一、工具分类 & 适配机型（主流 3 大类）

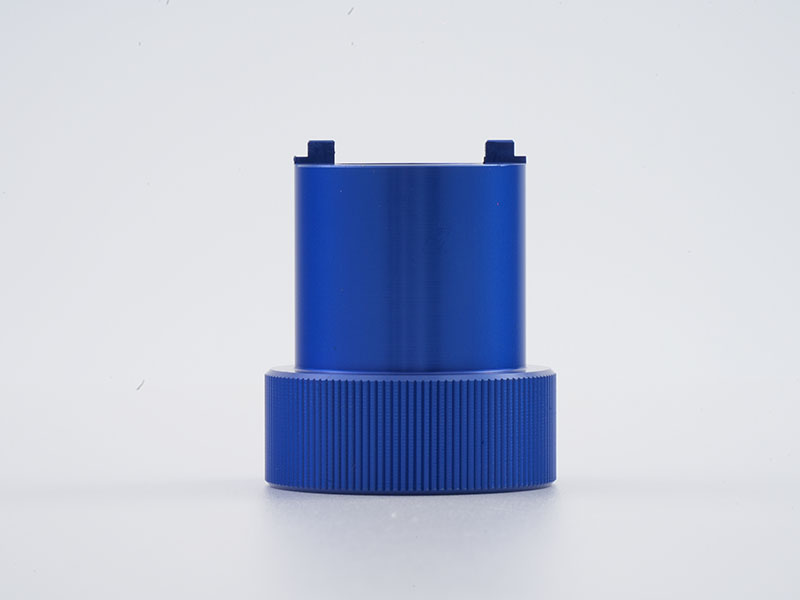

1. 分体套筒式（最常用，原厂标配款）

C 款套筒：适配 NC30/KC13/KC15（万顺兴爆款 1.0/2.0 常规切割头）

尺寸：外径 46mm、筒高 50mm，一端拆准直镜压环，另一端拆聚焦镜筒，内壁卡位对准镜筒外卡槽，受力均匀不打滑。

D 款套筒：适配迷你 NC12、小功率 KC 系列，筒径偏小，专拆紧凑型准直模组。

F 款套筒：适配 NC60/ProCutter 自动调焦切割头（大功率自动变焦款专用），加长筒身适配内置调焦准直组件。

材质：硬质铝合金阳极氧化，耐磨防刮、不易变形。

2. 两爪可调万能扳手（通用款）

井字形可调爪式工具，爪距自由调节，全系列万顺兴准直通用，兼顾异形压圈、无标准卡槽准直镜筒，适合多品牌混用维保车间。

3. 薄片一字拆圈工具（辅助小件）

薄钢片撬环，专门拆准直镜内部小锁紧弹圈、薄压环，套筒无法伸入的狭小腔体使用。

二、核心参数

材质：航空铝 + 淬火弹簧钢，硬度高不易变形；

适配镜片规格：万顺兴准直主流 φ30/φ32mm 镜片镜筒；

成套配置：NC30 套筒 + NC60 套筒 + 万能两爪扳手 + 薄片拆圈片（维保套装）。

三、工具使用步骤（准直镜拆装）

前置准备：清理切割头外壳粉尘，封堵保护镜仓，避免拆机灰尘进入光路；佩戴无尘手套，禁止裸手触碰镜片。

拆机：拆掉 QBH 下方准直仓固定螺丝，取出整组准直镜组件；套筒卡槽卡紧准直镜外圆定位槽，水平匀速旋转拧下前端压圈。

取镜：缓慢倒出准直镜片、隔圈，按原顺序摆放，记录垫片层数；清洁镜筒内壁酒精除尘。

装回：新准直镜片镀膜面朝光纤侧放入镜筒，垫片原位复位，套筒锁紧压圈（扭力适中，严禁大力紧压碎裂镜片），装回切割头锁紧固定螺丝。

四、适用切割头型号汇总

常规平焦：NC30、KC13、KC15、NC12（1000W-6000W 通用）

自动调焦：NC60、NC63、ProCutter（6000W-20000W 大功率）

小型机：SW15B、迷你万顺兴切割头

五、使用注意事项

套筒必须水平贴合镜筒卡槽，倾斜拧动易崩边、压裂准直镜片；

禁止用扳手直接撬动镜筒外壁，铝制镜座极易变形滑丝；

大功率机型（NC60）优先原厂加长套筒，避免短套筒受力偏斜；

拆装全程无尘环境，拆开口立即用美纹纸封堵腔体，防止粉尘污染内部光路。
